釹鐵硼磁鐵可分為粘結釹鐵硼和燒結釹鐵硼兩種。兩者區(qū)別主要在工藝，粘結釹鐵硼是由NdFeB磁粉加入粘合劑而制成粘結實際上就是注塑成型，而燒結是抽真空通過高溫加熱成型！燒結釹鐵硼永磁材料采用的是粉末冶金工藝，熔煉后的合金制成粉末并在磁場中壓制成壓胚，壓胚在惰性氣體或真空中燒結達到致密化，為了提高磁體的矯頑力，通常需要進行時效熱處理。
燒結釹鐵硼這個是粉末冶金工藝 一般稱NdFeB，材質本身很硬，硬度約為560-580Hv，但是相當脆。密度在7.4-7.6克/立方厘米左右具備高抗退磁性，但是溫度穩(wěn)定性一般，根據性能等級不同，最 高工作溫度在80-250攝氏度之間如果沒電鍍或涂層，材料的抗腐蝕能力很差，極易氧化。材料的電阻率大約在160微歐厘米，回復磁導率約1.05μreo，剩磁溫度系數(shù)在-0.12~-0.1%/攝氏度之間， 內稟矯頑力溫度系數(shù)在-0.6%/攝氏度左右。

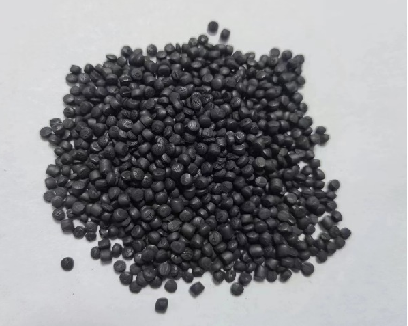

      粘結釹鐵硼價格相對便宜，一方面是料少，工序少，目前燒結釹鐵硼的工藝技術太差，而粘結釹鐵硼工藝簡單，所以價格相差很大；粘結釹鐵硼磁體是由快淬NdFeB磁粉和粘結劑混合通過“壓制成型”或“注射成型”制成的磁體。粘結磁體的尺寸精度高，可以做成形狀相對復雜的磁性元器件，且具有一次成型、多極取向等特點。粘結釹鐵硼機械強度高，可在成型時和其它配套元器件一次成型。

聲明：轉載此文是出于傳遞更多信息之目的，所轉載的所有文章、圖片、音頻視頻文件等版權歸版權所有人所有，若侵犯了您的合法權益，請作者持權屬證明與本網聯(lián)系，我們將及時更正、刪除，謝謝。 郵箱地址：3205845866@qq.com
